PROYECTO ELEGIDO
01/01/2014 - 12-Colocación de Juegos para Discapacitados en Plaza Chaco (43 votos)
Distrito: Este
Seccion 2
Plazo de Ejecución: 2013 - 2014
Monto Total: $121.162,00
PROYECTO ELEGIDO
01/01/2014 - 12-Colocación de Juegos para Discapacitados en Plaza Chaco (43 votos)
Distrito: Este
Seccion 2
Plazo de Ejecución: 2013 - 2014
Monto Total: $121.162,00

Se realiza evaluación técnica con la Dirección de Inclusión Social a los fines de elegir los  juegos a instalar. Luego de la elección de los juegos integradores se inicia la gestión de la compra.

Se amplia el monto asignado para la compra de los juegos integradores, mano de obra y materiales a $120.000

Se realiza el diseño con un criterio funcional, con rampas y senderos de accesos a sillas de ruedas y un circuito que facilita la circulación.

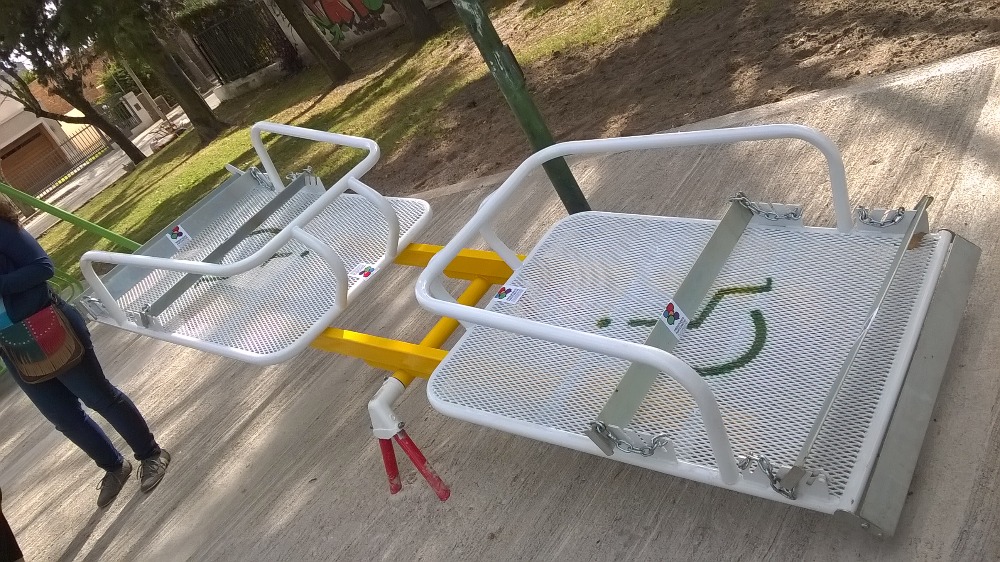

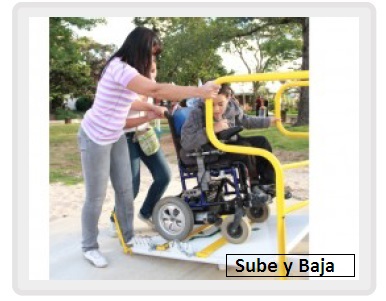

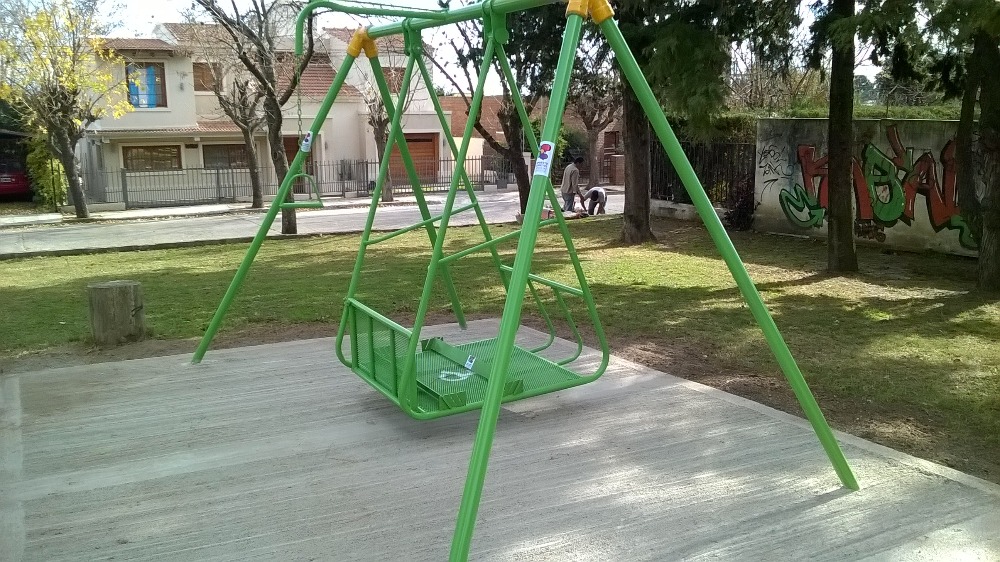

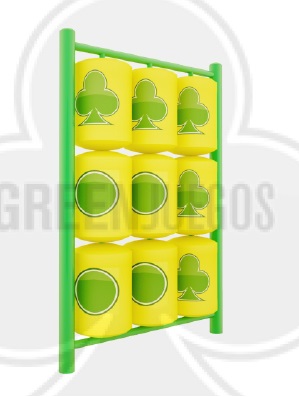

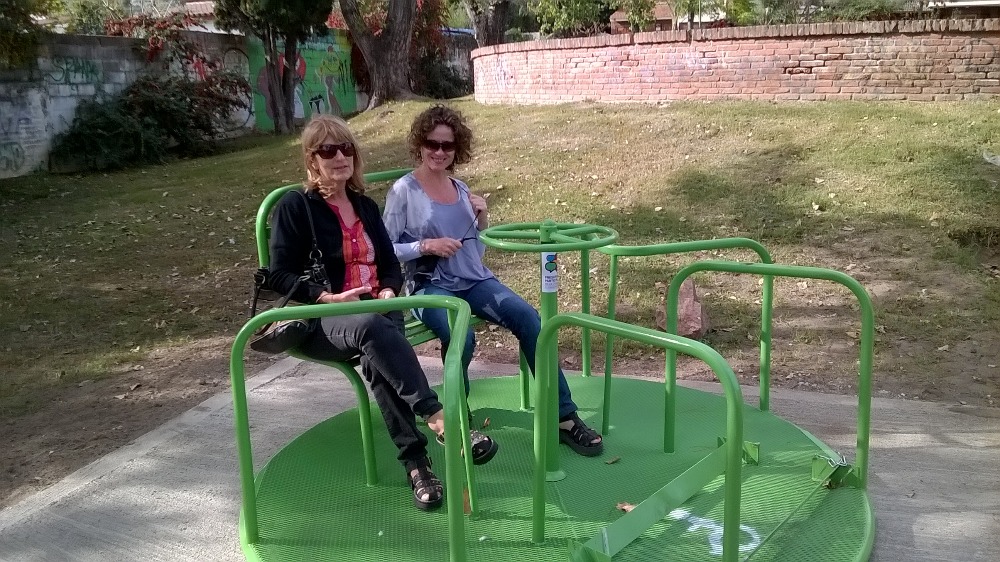

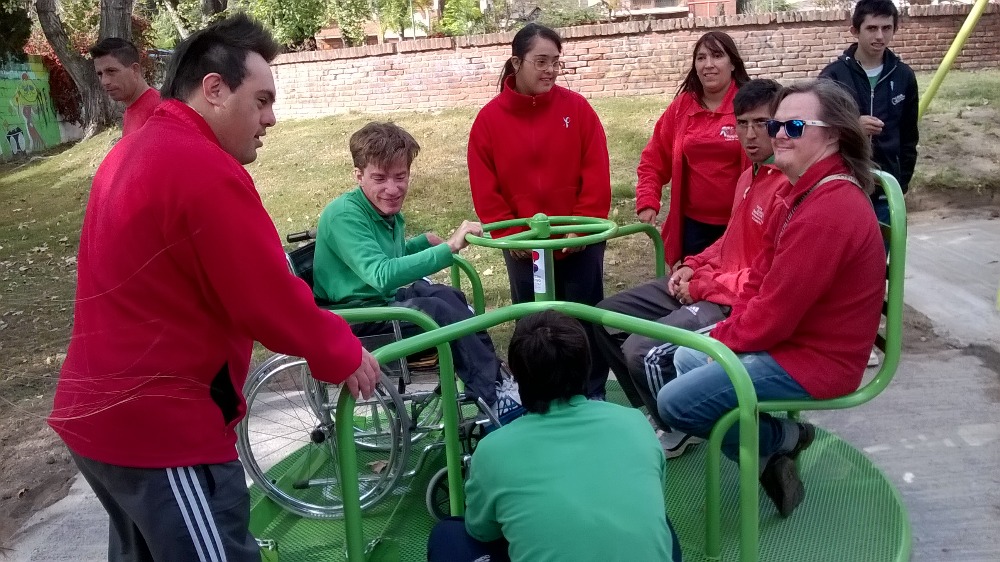

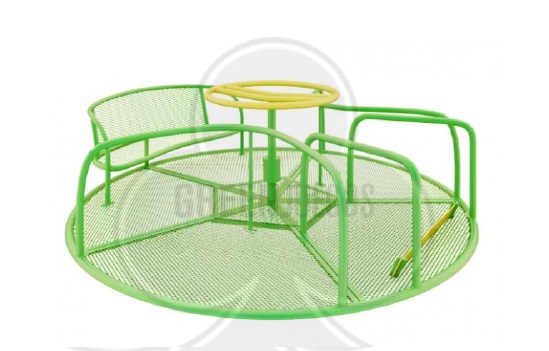

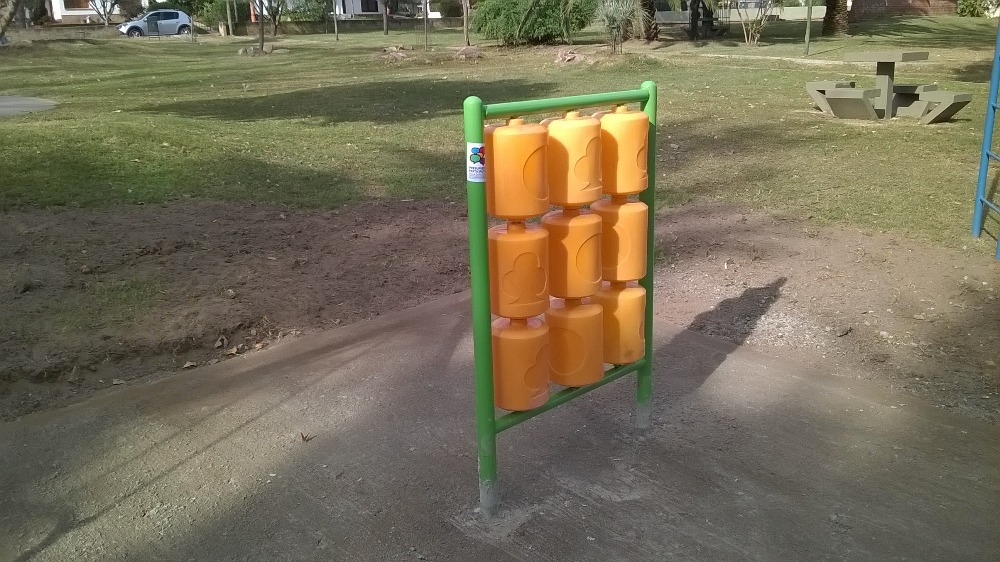

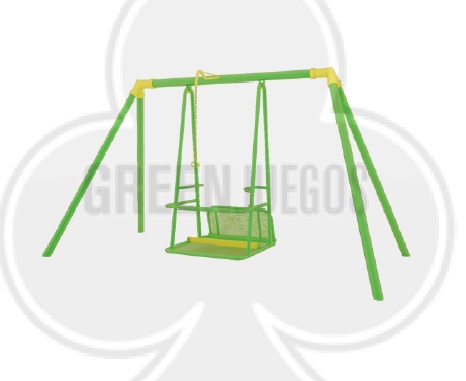

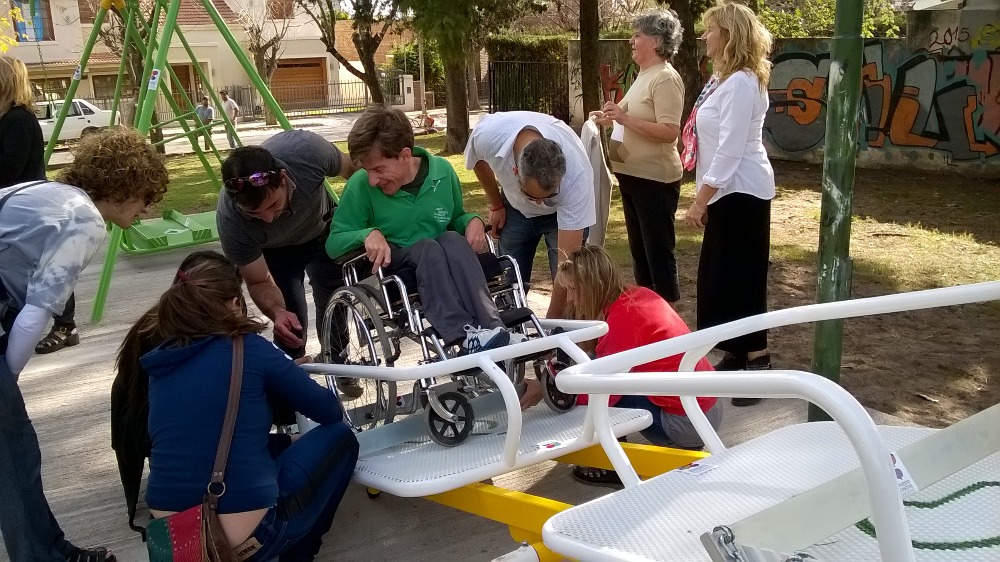

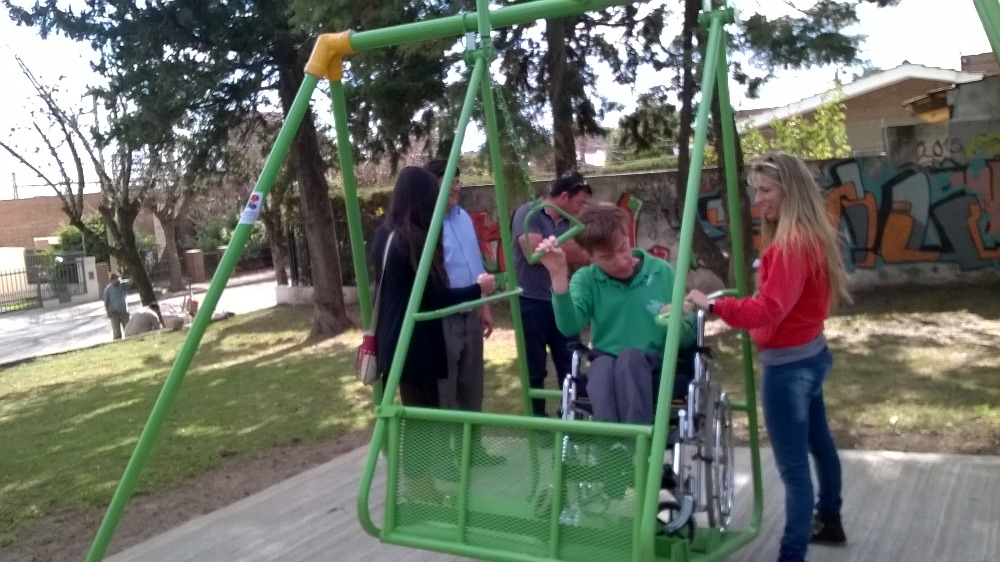

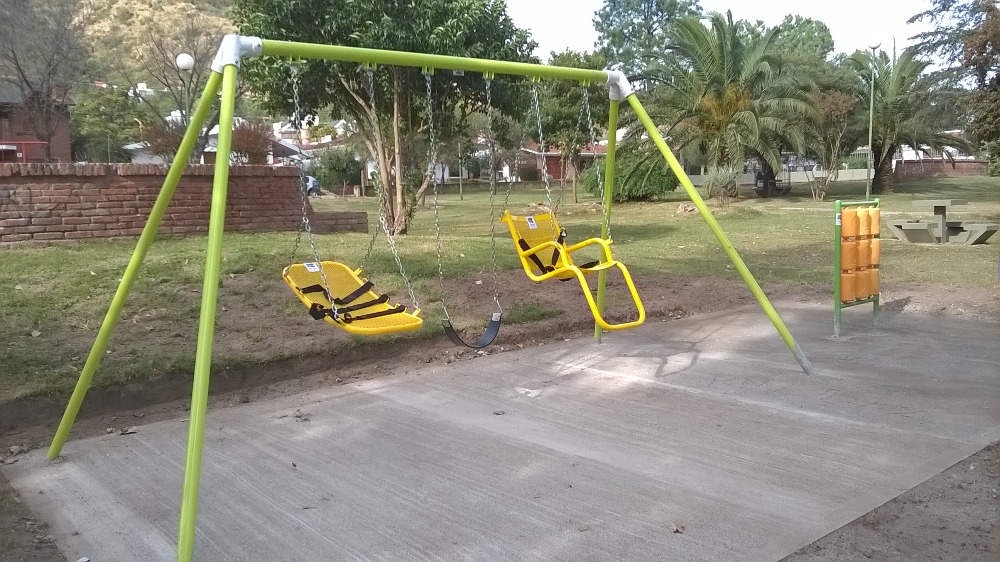

Los juegos que se encargaron son : 1 calesita, 1 hamaca, 1 sube y baja, 1 pórtico integrador y un panel ta-te-ti sensorial.

Se inaugura el 21 de mayo de 2016

Monto total Ejecutado: $ 121,162

ESPECIFICACIONES TECNICAS CORRESPONDIENTES AL ANEXO II PARA LOS TRABAJOS A REALIZAR EN LA PLAZA CHACO

OBJETO:

En este pliego se detallan generalidades sobre las especificaciones técnicas para las obras de Recuperación y mejoramiento de plazas.

TRABAJOS PREPARATORIOS

Replanteo y nivelación:

El replanteo será realizado por la Contratista y verificado por la Inspección de Obra antes de dar comienzo a los trabajos. Los niveles de piso determinados en planos son aproximados; la Inspección los ratificara o rectificara durante la construcción y/o se realizaran nuevos planes parciales de detalles si fueran necesarios.

TRABAJOS VARIOS

  1. Demoler el cordón de vereda en los espacios correspondientes para la realización de dos accesos para discapacitados donde deberán construirse sendas rampas.
  1. Construcción de dos rampas para discapacitados reglamentarias (ver croquis y foto de ejemplo)
  1. Remover y recuperar las piezas de lajas en el perímetro de vereda correspondiente a 20 árboles que se señalaran in situ que actualmente se encuentran desprendidas por las raíces.
  1. Realizar cazuelas para los 20 árboles de 0.60m X 0.60m. utilizando las piezas de lajas recuperadas.
  1. Perfilar el área donde se realizaran los contrapisos de modo que la superficie quede perfectamente nivelada, apisonar con pisón neumático, y si fuera necesario a criterio de la Inspección técnica se realizara suelocemento. (ver punto 7)

El Contratista deberá repasar previamente a la ejecución de contrapisos, los niveles de terreno, corrigiendo aquellas que presenten protuberancias o desniveles excesivos a juicio de la Inspección de Obra y exigiéndose especial precisión en los sectores en que deban aplicarse; el Contratista tendrá a su cargo la verificación de niveles definitivos para poder realizar si fuese necesario los aportes de suelo en aquellos sectores donde sea imprescindible, a fin de alcanzar el nivel de piso requerido e indicado en ese caso se realizara la nivelación con suelocemento.

  1. Construcción de rampa de acceso de 2,60m (ancho) X 3m hasta alcanzar el nivel definitivo del contrapiso. Esta rampa deberá construirse de Hormigón (ver punto 10) pero armada con malla sima 15/15 de 4mm.
  1. COLOCACION CESTOS DE BASURA: 3Ud,

Excavación a la profundidad que se verificara en cada caso según la resistencia del suelo, y la estructura de las dos patas del cesto con un cilindro de Ø0.30m. de hormigón dosaje 1:3:3 (cemento, arena gruesa, granza 1 al 3).

La colocación de los siguientes elementos se realizara según las indicaciones que se detallan en la siguiente figura, provistas por el fabricante, condición fundamental.

  1. COLOC. Juegos MESAS c/4 BANCOS c/1: 3 UD
  1. SUELOCEMENTO: 150m2.

Si fuera necesario porque las características del suelo lo requiriesen, se realizara previa al contrapiso una capa de suelocemento del espesor que se indicara por la Inspección (estimado en capas de 10cm.) preparado, mezclando en la hormigonera en seco tierra con 10% de cemento, mojar bien y compactar mecánicamente.

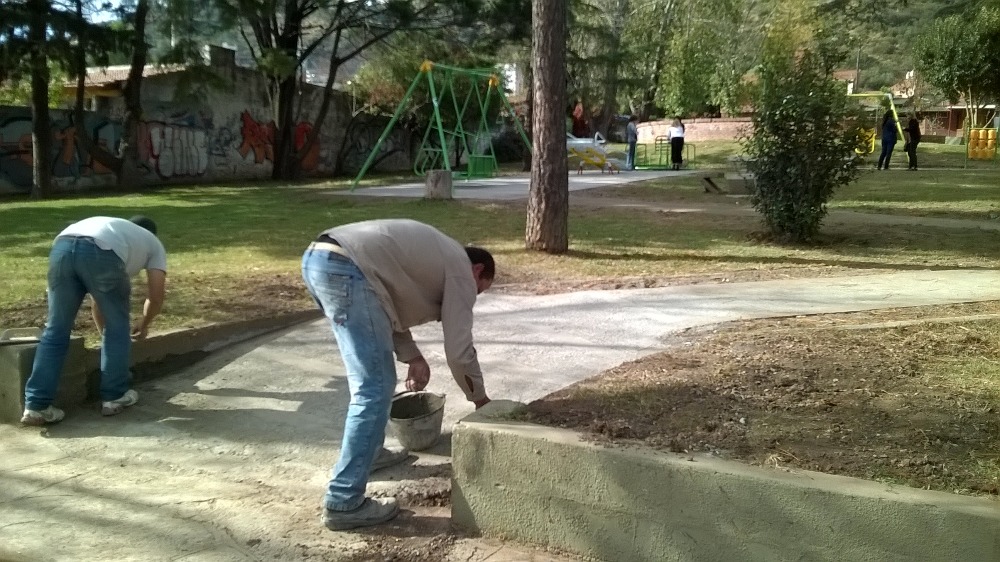

  1. CONTRAPISO SENDEROS: 150m2.

Todos los contrapisos sobre terrenos se ejecutarán encima de suelo seleccionado, por lo tanto la ejecución de los contrapisos mantendrá las normas de ejecución para hormigones (cemento arena granza, 1:3:3)

Terminación: Se realizara de cemento cepillado con un marco de 10cm de hormigón liso. Los bordes del sendero en toda su longitud deberán quedar terminados con tierra arrimada hasta alcanzar el nivel del sendero conformando lomitas de pendiente suave.

Juntas: La separacion entre paños serán de 20cm de ancho, este espacio se llenara con concreto dejando una junta de dilatación de 1cm, se terminara con estucado aplicado con fieltro y finalmente pintura para pisos color negro.

  1. BASES JUEGOS

Cada unidad deberá tener su propia fundación.

La Obra Comenzó el 11 de mayo de 2015

Valor juegos $74.698

Mano de obra y materiales $ 37.000

Bancos y mesas $7.064

Cestos de basura $ 2.4000

Valor total ejecutado $121.162
